胀紧套

Z1型胀套

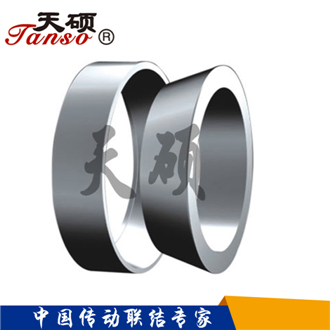

Z1型胀套、Z1型胀紧连接套由内外锥环组成,系工业胀紧套的一种,其结构紧凑轻巧,适用于安装空间较小的场合。该工业胀紧套可以代替各种键联结或过盈配合联结使用。为传递较大载荷可采用多对胀紧套,单侧压紧不_过4对环,双侧压紧可达8对环,且对中性好。
产地:河北省>泊头市
供应商:天硕传动(辽宁)有限公司
点击这里给我发消息
电话:0317-8288830

Z1型胀套详细内容介绍

特性 :Z1型胀紧套由内外锥环组成。结构紧凑轻巧,适用于安装空间较小的场合。可以代替各种键联结或过盈配合联结使用。为传递较大载荷可采用多对胀套,单侧压紧不_过4对环,双侧压紧可达8对环,且对中性好。
标记示例:
内径d=130mm、外径D=180mm的Z2型胀紧联接套:胀套Z2-130×180
安装参考范例

注:Pf 为 胀紧联结套与轴结合面上的压力。
胀紧套是一种轴与轴套之间的无键联接装置,此装置可从外部对轴套施加夹紧力,使轴与轴之间形成机械压缩配合,而传递扭矩,胀紧套本身不传递_力矩及负荷。当胀紧套固定到轴套(毂)的合适位置。按给定的力矩拧紧螺栓,锥形内圈向轴套施加径向力,这种强制磨擦连结可稳定地传递大扭矩和负载。胀紧套夹紧时,各配合表面压力很大并全部密封,避免了配合面的锈蚀。拆卸时,拧松螺栓,配合面自动放松,轴套及锥形圈自动回复到原始尺寸。
胀紧联结套(简称胀套),是当今世界上广泛用于重型载荷下机械联结的一种_基础部件,在轮和轴的联结中,它是靠拧紧高强度螺栓使包容面间生产的压力和摩擦力实现负载传送的一种无键联结装置。胀紧套是一种无键联结装置,其原理和用途是通过高强度拉力螺栓的作用,在内环与轴之间、外环与轮毂之间产生巨大抱紧力,以实现机件与轴的无键联结。当承受负荷时,靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点:对中精度高;安装/调整/拆卸方便;强度高,联结稳定可靠;在_载时可以保护设备不受损坏,尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等领域。
胀套联结具有许多特有的优点:
1 使用胀紧套使主机零件制造和安装简单。安装胀套的轴和孔的加工不像过盈配合那样要求高精度的制造公差。胀套安装时无须加热、冷却或加压设备,只须将螺栓按要求的力矩拧紧即可。且调整方便,可以将轮毂在轴上方便地调整到所需位置。胀套也可以用来联结焊接性差的零件。
2 胀套的使用寿命长,强度高。胀套依靠摩擦传动,对被联结件没有键槽削弱,也无相对运动,工作中不会产生磨损。
3 胀紧套在_载时,将失去联结作用,可以保护设备不受损害。
4 胀套联结可以承受多重负载,其结构可以做成多种式样。根据安装负载大小,还可以多个胀套串联使用。
5 胀套拆卸方便,且具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来,拆卸时将螺栓拧松,即可使被联结件容易拆开。胀紧时,接触面紧密亿贴合不锈蚀,也便于拆开。
