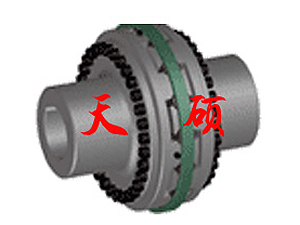

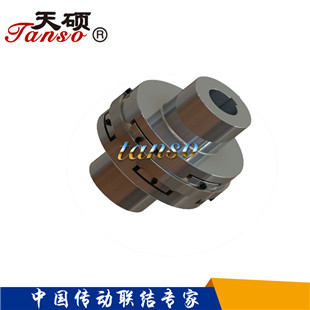

LJJ型径向弹性柱销联轴器

LJJ型径向弹性柱销联轴器具有_的径向、轴向、角向位移补偿量和减震、缓冲性能，工作温度为-35~+80℃，更换弹性件不用移动被连接的两轴,比较方便,承载能力高,可靠性好。LJJ径向弹性柱销联轴器适用于矿山、冶金、起重运输等行业。

产地：河北省>泊头市

供应商：天硕传动（辽宁）有限公司

电话：0317-8288830

LJJ型径向弹性柱销联轴器详细内容介绍

LJJ型径向弹性柱销联轴器基本参数和主要尺寸（JB/T7849-95）

LJJ型接中间轴径向弹性柱销联轴器基本参数和主要尺寸（JB/T7849-95）/mm

型号	公称转矩Tn/ N·m	许用转速[n]/ r·min-1	轴孔直径 d1、d2	轴孔长度		D1	D2	d3	S	B1	转动惯量I/ kg·m2	质量 m/kg
				Y型	J1型
				L
LJJ1	1250	5000	25、28	62	44	150	75	25	44	98	0.03	13.5
			30、32、35、38	82	60
			40、42、45、48	112	84
LJJ2	2000	4400	30、32、35、38	82	60	178	85			102	0.058	21
			40、42、45、48、50、55、56	112	84
LJJ3	3156	4000	30、32、35、38	82	60	200	100		50	111	0.1	26
			40、42、45、48、50、55、56	112	84
			60、63、65	142	107
LJJ4	4500	3500	30、32、35、38	82	60	224	120			115	0.186	35
			40、42、45、48、50、55、56	112	84
			60、63、65、70、71、75	142	107
LJJ5	6300	3000	40、42、45、48、50、55、56	112	84	265	140	35	58	132	0.38	58
			60、63、65、70、71、75	142	107
			80、85、90、95	172	132
LJJ6	12500	2600	50、55、56	112	84	320	170		59	136	0.95	89
			60、63、65、70、71、75	142	107
			80、85、90、95	172	132
			100、110	212	167
LJJ7	20000	2500	60、63、65、70、71、75	142	107	380	190		66	154	2.11	140
			80、85、90、95	172	132
			100、110、120	212	167
LJJ8	31500	2300	70、71、75	142	107	420	220		69	162	3.46	188
			80、85、90、95	172	132
			100、110、120、125	212	167
			130、140	252	202
LJJ9	45000	2100	80、85、90、95	172	132	470	250	70	69	168	6	264
			100、110、120、125	212	167
			130、140、150	252	202
			160	302	242
LJJ10	63000	1900	90、95	172	132	530	280		81	193	11	365
			100、110、120、125	212	167
			130、140、150	252	202
			160、170、180	302	242
LJJ11	80000	1800	90、95	172	132	580					15	432
			100、110、120、125	212	167
			130、140、150	252	202
			160、170、180	302	242
LJJ12	100000	1700	110、120、125	212	167	630	310		86	197	22	545
			130、140、150	252	202
			160、170、180	302	242
			190、200	352	202
LJJ13	125000	1600	110、120、125	212	167	680	340		98	226	32	647
			130、140、150	252	202
			160、170、180	302	242
			190、200、220	352	282
LJJ14	160000	1500	130、140、150	252	202	740	370	125	100	232	47	891
			160、170、180	302	242
			190、200、220	352	282
			240	410	330
LJJ15	250000	1400	150	252	202	840	400		102	236	80	1177
			160、170、180	302	242
			190、200、220	352	282
			240、250、260	410	330
LJJ16	355000	1200	160、170、180	302	242	940			104	247	128	1449
			190、200、220	352	282
			240、250、260	410	330

注：1.表中转动惯量和质量均是按联轴器特大实体计算的近似值。

2.用户在设计中间轴时，与轴承孔d3配合的轴径公差选用间隙配合。
