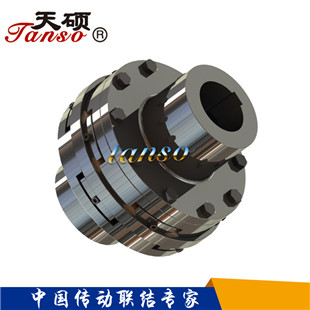

LJD型径向弹性柱销联轴器

LJD型径向弹性柱销联轴器是利用若干径向分布的非金属弹性材料制成的柱销,置于两半联轴器径向凸缘孔中,两半联轴器通过柱销传递转矩,具有一般弹性联轴器共同的减振和补偿性能。

产地：河北省>泊头市

供应商：天硕传动（辽宁）有限公司

电话：0317-8288830

LJD型径向弹性柱销联轴器详细内容介绍

LJD型径向弹性柱销联轴器基本参数和主要尺寸（JB/T7849-95）

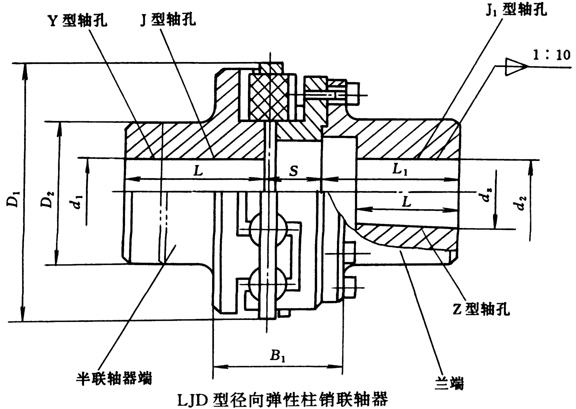

LJD型径向弹性柱销联轴器

LJD型径向弹性柱销联轴器基本参数和主要尺寸（JB/T7849-95）/mm

型号	公称转矩Tn/ N·m	许用转速[n]/ r·min-1	轴孔直径 d1、d2、dz	轴孔长度				D1	D2	S	B1	转动惯量I/ kg·m2	质量 m/kg
				Y型	J型	J1型	Z型
				L		L1	L
LJD1	1250	5000	25、28	62	44	62	44	158	75	44	98	0.031	13.2
			30、32、35、38	82	60	82	60
			40、42、45、48	112	84	112	84
LJD2	2000	4400	30、32、35、38	82	60	82	60	178	85		102	0.058	20.6
			40、42、45、48、（50）、（55）、（56）	112	84	112	84
LJD3	3150	4000	30、32、35、38	82	60	82	60	200	100	50	111	0.11	25.5
			40、42、45、48、50、55、56	112	84	112	84
			60、63、65	142	107	142	107
LJD4	4500	3500	30、32、35、38	82	60	82	60	224	120		115	0.19	34.4
			40、42、45、48、50、55、56	112	84	112	84
			60、63、65、70、71、75	142	107	142	107
LJD5	6300	3000	40、42、45、48、50、55、56	112	84	112	84	265	140	59	132	0.38	56.2
			60、63、65、70、71、75	142	107	142	107
			80、85、（90）、（95）	172	132	172	132
LJD6	12500	2600	50、55、56	112	84	112	84	320	170		136	0.95	86
			60、63、65、70、71、75	142	107	142	107
			80、85、90、95	172	132	172	132
			100、110	212	167	212	167
LJD7	20000	2500	60、63、65、70、71、75	142	107	142	107	380	190	66	154	2.11	136
			80、85、90、95	172	132	172	132
			100、110、（120）	212	167	212	167
LJD8	31500	2300	70、71、75	142	107	142	107	420	220	69	162	3.5	184
			80、85、90、95	172	132	172	132
			100、110、120、125	212	167	212	167
			130、140	252	202	252	202
LJD9	45000	2100	80、85、90、95	172	132	172	132	470	250		168	6	253
			100、110、120、125	212	167	212	167
			130、140、150	252	202	252	202
			160	302	242	302	242
LJD10	63000	1900	90、95	172	132	172	132	530	280	81	193	10.5	355
			100、110、120、125	212	167	212	167
			130、140、150	252	202	252	202
			160、170、（180）	302	242	302	242
LJD11	80000	1800	90、95	172	132	172	132	580				14.5	415
			100、110、120、125	212	167	212	167
			130、140、150	252	202	252	202
			160、170、180	302	242	302	242
LJD12	100000	1700	110、120、125	212	167	212	167	630	310	86	197	21.2	522
			130、140、150	252	202	252	202
			160、170、180	302	242	302	242
			190、200	352	202	352	202
LJD13	125000	1600	110、120、125	212	167	212	167	680	340	90	226	32	624
			130、140、150	252	202	252	202
			160、170、180	302	242	302	242
			190、200、220	352	282	352	282
LJD14	160000	1500	140、150	252	202	252	202	740	370	100	232	47	842
			160、170、180	302	242	302	242
			190、200、220	352	282	352	282
			240	410	330	410	330
LJD15	250000	1400	150	252	202	252	202	840	400	102	236	79	1119
			160、170、180	302	242	302	242
			190、200、220	352	282	352	282
			240、250、260	410	330	410	330
LJD16	355000	1200	167、170、180	302	242	302	242	940	400	105	247	127	1380
			190、200、220	252	282	252	282
			240、250、260	410	330	410	330

注：1.带（）孔径不适用于J、Z型轴孔。

2.表中转动惯量和质量均是按联轴器特大实体计算的近似值。
