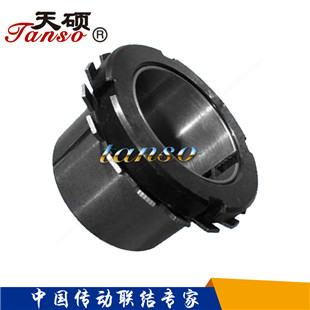

Z19B胀紧连接套|Z19B工业胀紧连接套-天硕Z19B胀紧连接套优品质！

基　本　尺　寸

额定负荷

内六角螺钉

胀套与轴
结合面上
的 压 力
Pr
N/mm2

胀套与轮
毂结合面
上的压力
Pr1
N/mm2

重量
kg

d

D

E

H

B

轴向力Ft
KN

转矩Mt
KN.m

d1

MA
N.M

mm

14
15
16
17
18
19
20
22
24
25
28
30
32
32
35
38
40
45
48
50
55
60

25
25
25
25
30
30
30
35
35
35
40
40
42
45
45
50
50
55
60
60
65
70

32
32
32
32
32
38
38
45
45
45
52
52
52
58
58
65
65
70
75
75
80
85

30
30
30
32
32
32
32
36
36
36
42
42
44
44
44
45
45
46
46
46
46
52

20
20
20
20
20
20
20
25
25
25
30
30
30
30
30
30
30
30
30
30
30
30

64
70
73
80
83
105
112
163
178
185
250
270
350
350
390
500
520
680
840
880
1030
1360

9.1
9.1
9.1
9.1
9.1
11.0
11.0
14.5
14.5
14.5
14.5
17.5
21.5
21.5
21.5
26.0
26.0
30.0
35.0
35.0
37.5
45.0

M20×1
M20×1
M20×1
M22×1
M22×1
M25×1.5
M25×1.5
M30×1.5
M30×1.5
M30×1.5
M35×1.5
M35×1.5
M36×1.5
M40×1.5
M40×1.5
M45×1.5
M45×1.5
M50×1.5
M55×2
M55×2
M60×2
M65×2

95
95
95
95
95
160
160
220
220
220
340
340
340
480
480
680
680
870
970
970
1100
1300

85
80
75
70
65
75
70
70
65
60
55
50
60
60
55
60
60
60
60
60
60
65
　

45
45
45
45
40
45
45
45
45
45
40
40
45
45
45
45
50
50
50
50
50
55

0.08
0.08
0.07
0.07
0.12
0.11
0.10
0.17
0.15
0.14
0.22
0.19
0.20
0.27
0.22
0.30
0.25
0.29
0.37
0.32
0.34
0.42
