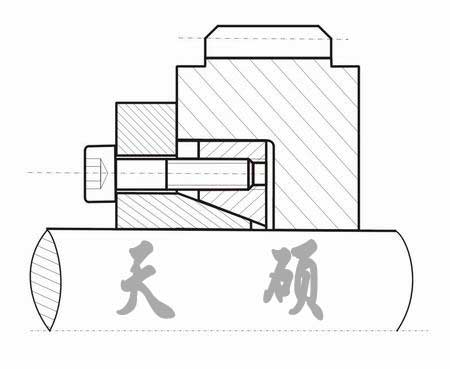

安装参考范例

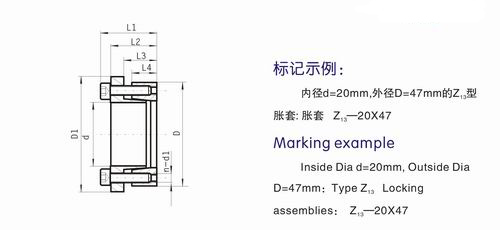

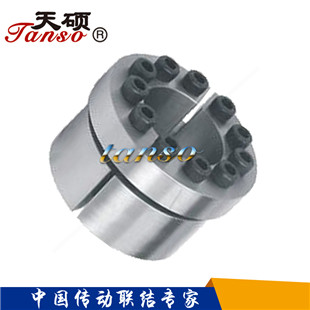

 Z13型胀紧联接套的基本尺寸和参数:
A 基本尺寸( mm ) Dimensions  | 额定负荷  | 内六角螺钉  | 胀套与轴结合面上的压力 pt  | 胀套与轮载结合面上的压力 pt  | 重量  | |||||||||
d  | D  | L1  | L2  | L3  | L4  | D1  | 转矩Mt  | 轴向力Ft  | d1  | n  | MA  | |||
20  | 47  | 48  | 42  | 29  | 26  | 53  | 0.54  | 54  | M6  | 7  | 14  | 276  | 117  | 0.51  |
38  | 65  | 48  | 42  | 29  | 26  | 71  | 1.56  | 82  | M6  | 11  | 14  | 220  | 129  | 0.77  |
42  | 75  | 59  | 51  | 34.4  | 30  | 81  | 2.13  | 101  | M8  | 6  | 41  | 213  | 119  | 1.24  |
48  | 80  | 59  | 51  | 34.4  | 30  | 86  | 2.43  | 101  | M8  | 6  | 41  | 186  | 112  | 1.41  |
65  | 95  | 59  | 51  | 34.4  | 30  | 102  | 4.94  | 152  | M8  | 9  | 41  | 206  | 141  | 1.67  |
75  | 115  | 66  | 56  | 45  | 40  | 122  | 7  | 186  | M10  | 7  | 83  | 165  | 107  | 2.75  |
85  | 125  | 66  | 56  | 45  | 40  | 132  | 9  | 213  | M10  | 8  | 83  | 165  | 112  | 3.04  |
95  | 135  | 66  | 56  | 45  | 40  | 142  | 12.6  | 267  | M10  | 10  | 83  | 185  | 130  | 3.33  |
110  | 155  | 77  | 65  | 52  | 46  | 163  | 14.7  | 270  | M12  | 7  | 145  | 140  | 90  | 5.00  |
130  | 180  | 77  | 66  | 52  | 46  | 188  | 25.1  | 388  | M12  | 10  | 145  | 171  | 124  | 6.46  |
160  | 210  | 87.5  | 73.5  | 58.5  | 51  | 219  | 54.3  | 692  | M14  | 13  | 230  | 220  | 167  | 8.64  |
| 注: 1、表中所列数据为无隔圈“A ”配置时胀套的额定负荷,当有隔圈配置时其额定负荷为表列负荷的62%  ; 2、Z13 型胀套螺钉的机械性能等级为12.9 级。  | ||||||||||||||
