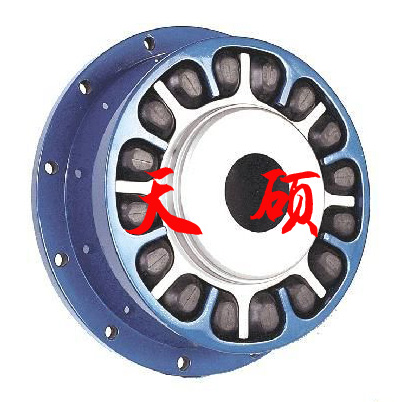

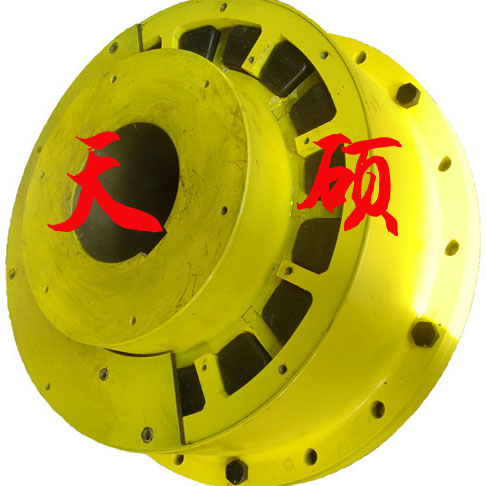

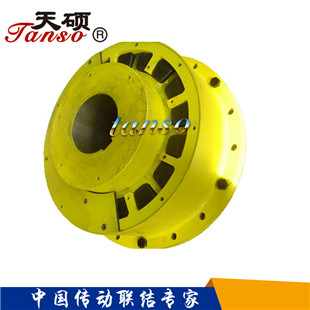

TLW系列W型胶块联轴器

TLW系列W型胶块联轴器主要特点有传递扭矩能力大，吸收不对中能力强，可消除机组由于不对中引起的振动、冲击，无需润滑，拆装方便，能够应用与恶劣环境中(如潮湿、砂砾、高温)，可提高使用机组寿命，便于检修。

产地：河北省>泊头市

供应商：天硕传动（辽宁）有限公司

电话：0317-8288830

TLW系列W型胶块联轴器详细内容介绍

胶块联轴器产品型号说明

联轴器的编号由五段组成，例如:

A段：表示联轴器特征，由字母组成

B段：表示联轴器的特大外径

C段：表示主、从动机轴端配合轴径和长度，各字母含义如下表

字母

含义（GB3852）

字母

含义（GB3852）

Y型-长圆柱形轴孔

J型-有沉孔的短圆柱形轴孔

J1型-无沉孔的短圆柱形轴孔

Z型-有沉孔的圆锥形轴孔

Z1型-无沉孔的圆锥形轴孔

A型-平键单键槽

B型-120o布置平键双键槽

B1型-180o布置平键双键槽

C型-圆锥形轴孔平键单键槽

D型-圆柱形轴孔普通切向键键槽

D段：表示主从动机轴端间距离

E 段：表示该联轴器设计号（或用户机组号）

TLW系列W型胶块联轴器结构特点

W型胶块联轴器广泛应用与内燃机机组、变频机组、同步电机机组、往复机机组、活塞式压缩机机组。其主要特点有传递扭矩能力大，吸收不对中能力强，可消除机组由于不对中引起的振动、冲击，无需润滑，拆装方便，能够应用与恶劣环境中（如潮湿、砂砾、高温），可提高使用机组寿命，便于检修。

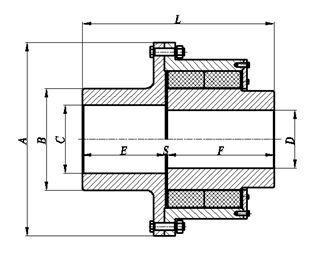

W型胶块联轴器的基本参数和主要尺寸

型号	公称扭矩（Nm）	许用转速（rpm）	A （mm）	B （mm）	C/D （mm）	E/F （mm）	S （mm）	L （mm）	重量（Kg）	转动惯量（kg.）
TLW265	900	4300	265	120	80	80	4	164	26	17.6
TLW305	1700	3700	305	142	95	95	4	194	45	35.6
TLW365	3200	3200	365	170	115	120	4	244	76	85.2
TLW435	4500	2700	435	195	130	135	6	276	117	166.5
TLW455	7600	2600	455	217	145	150	6	306	135	226.3
TLW535	11000	2300	535	262	175	180	6	366	230	558.2
型号	公称扭矩（Nm）	许用转速（rpm）	A （mm）	B （mm）	C/D （mm）	E/F （mm）	S （mm）	L （mm）	重量（Kg）	转动惯量（kg.）
TLW575	17000	2000	575	307	205	210	8	428	303	865.2
TLW645	26000	1850	645	330	220	230	8	468	450	1564.2
TLW695	36000	1750	695	350	235	245	8	498	565	2213.5
TLW755	48000	1600	755	397	265	275	10	560	715	3282.2
TLW805	61000	1500	805	427	285	285	10	580	892	4572.1
TLW895	88000	1350	895	517	345	345	10	700	1233	7944.1
TLW985	115000	1200	985	562	375	375	12	772	1783	13826.3
TLW1065	185000	1100	1065	607	405	425	12	862	2479	22401
TLW1155	260000	1000	1155	667	445	455	12	922	3182	33120

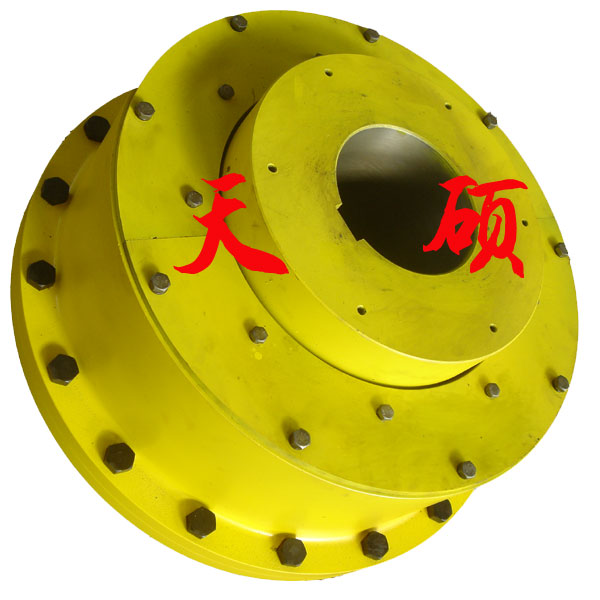

TLC系列C型胶块联轴器

C型胶块联轴器具有W型胶块联轴器相同的结构和特性：广泛应用与内燃机机组、变频机组、同步电机机组、往复机机组、活塞式压缩机机组。其主要特点有传递扭矩能力大，吸收不对中能力强，可消除机组由于不对中引起的振动、冲击，无需润滑，拆装方便，能够应用与恶劣环境中（如潮湿、砂砾、高温），可提高使用机组寿命，便于检修。另外C型胶块具有更大弹性。
